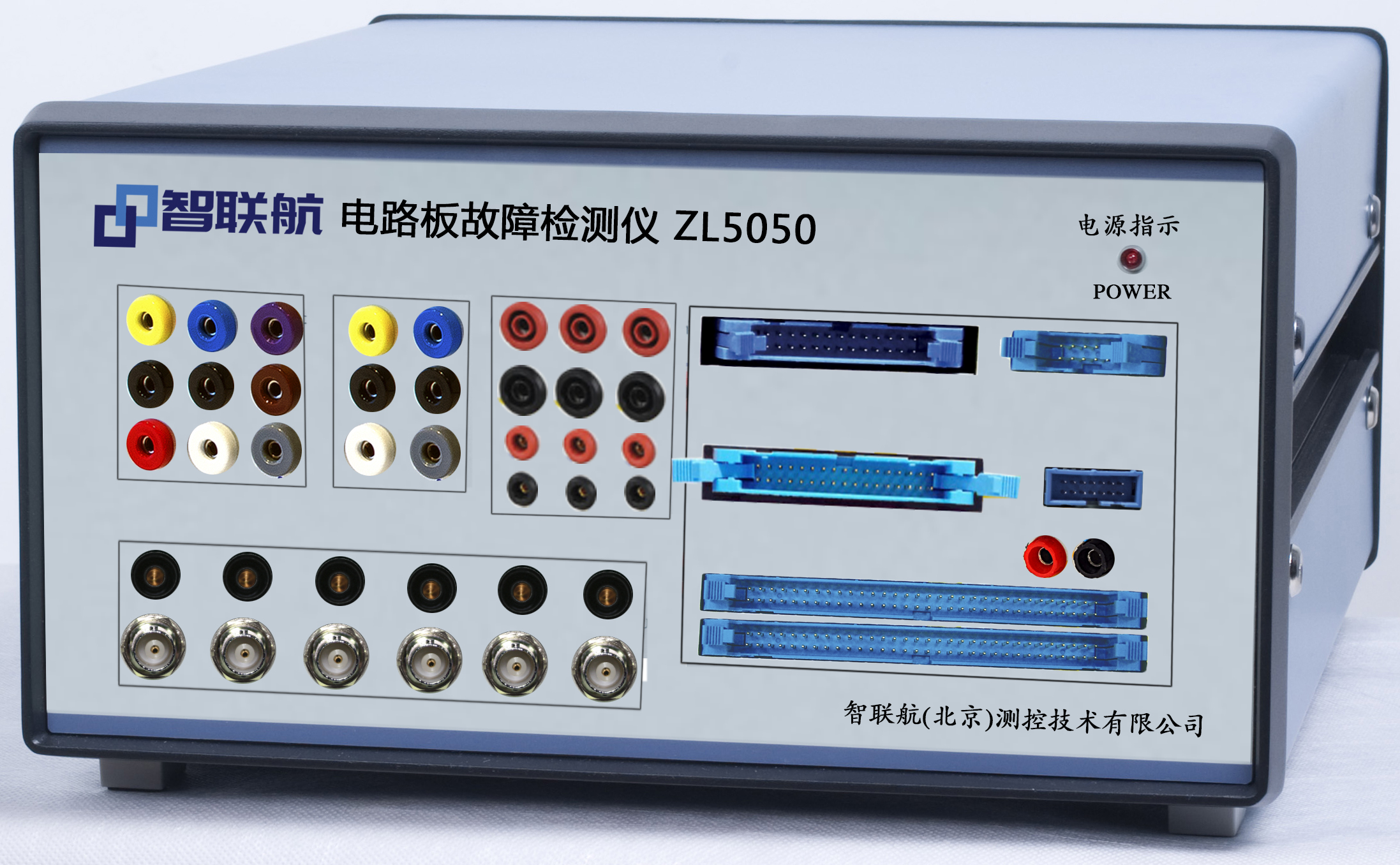

ZL5050电路在线维修测试仪

产品概述

    ZL5050电路在线维修测试仪采用最新进口技术设计生产,向国内广大电路板维修和测试工程师提供了丰富灵活的测试功能,强大的测控软件系统可轻松将整个电路板测试过程整合为流程化、信息化、标准化测试流程,极大方便了对测试信息和经验的保存、分享和积累。

    ZL5050电路在线维修测试仪具备完整的模拟和数字电路在线/离线功能测试,独创的三维V-I-F动态阻抗测试极大增强了测试的广度和深度,集成多功能仪表工作站和隔离可编程电源,为各种电参数测量提供了完备的手段,是一款具有高性价比的电路板故障诊断设备。

主要测试功能:

  • 128路数字测试通道(可扩充至256路);
  • 双64路数字集成电路在线功能测试(可扩充至双128路);
  • 数字集成电路在线/离线功能测试;
  • 数字集成电路型号识别功能;
  • 多达上万种的数字器件测试库,测试器件库涵盖常用的器件;
  • 模拟集成电路功能测试;
  • 模拟器件测试库包含数千种型号器件;可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试;
  • 集成运放在线功能测试(放大测试/参数测试);
  • 电压比较器在线功能测试(功能测试/参数测试);
  • 光耦器件在线功能/参数测试(器件库包含数百种型号);
  • ±12V双极性电源高压接口器件在线功能测试;
  • ±12V双极性电源高性能模拟开关器件功能测试;
  • 分立半导体器件功能测试;
  • 无源器件LCR在线量测功能/继电器功能测试;
  • 88路V-I曲线测试;
  • 三维立体V-I-F曲线测试,消除VI曲线测试盲区;
  • V-I曲线定时测试/智能存储;
  • V-I曲线双探笔实时对比测试,双人同时进行测试;
  • 任意波形发生器功能,可输出正弦波、方波、三角波、正脉冲、负脉冲等;
  • 电压、电流、电阻、频率值测量功能;
  • 可编程电源输出功能;
  • 4路固定电源输出功能;
  • 数字集成电路逻辑电平阈值测试功能;
  • 数字逻辑时序编辑和测试功能;
  • EPROM读取对比功能;
  • 开关器件的V-T测试功能;
  • 元器件性能筛选;
  • 流程化测试软件保存测试的所有步骤和数据;
  • 电路板/元器件图像建库,可加入文字说明、照片、Office 、PDF文档、网页链接、音视频等完整信息;
  • 软件测试仪表界面可自定义功能;
  • 测试数据记录并生成自定义检测报告;
  • 智能化编程,通过TFL编辑器,可对测试的每个步骤进行编程,TFL编辑器包括:WHILE、IF、STARTLOGDB、WRITELOGDB、SYSTEM等21个编程命令。

主要技术指标:

  • 计算机操作系统:windows10(64位)操作系统,向下兼容;
  • 计算机CPU类型:支持8核CPU处理器,向下兼容;
  • 计算机接口方式:高速PCI接口/USB3.0接口;
  • 测试软件语言版本:中文软件/英文软件;
  • 测试软件操作方式:鼠标操作/键盘操作/触摸屏操作/脚踏开关;
  • 测试通道:240路(测试夹通道);其中:数字通道:128路。VI模拟通道:88路。模拟功能通道:24路;
  • 3路可编程隔离电源通道:每通道:0~40VDC max, 0~8A max, 40W max;
  • 电源通道间支持串并联,以增加电压和电流输出;
  • 固定电压输出:+3.3V、+5V、+12V、-12V;
  • 后驱动测试电流:>600mA;
  • 数字测试通道:128路,对≤64管脚+5V数字器件双板功能测试/型号识别;
  • 总线隔离通道:4通道(2逻辑高+2逻辑低),可同时驱动16个标准TTL数字器件;
  • 驱动电平及阈值调节:0~4.9V连续可调,调整分辨率:0.1V;
  • 数字测试频率:1Hz~25MHz
  • 可编程独立模拟通道:VI/模拟混合通道64路,模拟输出64+8路;
  • 综合测试通道:2路,能够可产生各种信号;
  • 方波信号周期:能够覆盖40ns~1s,(频率:1Hz~25MHz),调节精度0.04µs;
  • VI模拟测试通道:88路,探棒通道:4路;
  • 模拟器件功能测试通道:24路。探棒通道:4路;
  • VI曲线分辨精度:1024点/周期;
  • VI曲线阻抗:100Ω/1kΩ/10kΩ/100kΩ/1MΩ;
  • VI曲线扫描电压:-28V~+28V;
  • V-I-F曲线频率选择:1Hz步进连续自动扫描,无需手动无序调节;
  • V-I-F曲线三维立体动态阻抗测试法:彻底消除VI曲线测试盲区,覆盖电路结点全频域阻抗故障;
  • V-I-F曲线多窗口:4窗口。4个V-I-F曲线窗口同屏显示,支持4人同时使用测试仪;
  • V-I-F曲线清晰度:1024点/周期高清显示,测试结果实时声音提示,自动提示最大误差值;
  • VI曲线定时测试:2种提示声音模式。VI曲线探棒建库/比较全程声音提示,不抬头测试;
  • VI曲线智能存储:单器件可存储240个点,自由设置起始/截止管脚,分段存储/分段比较;
  • 电容参数测试范围:能够覆盖103~47000µF(扫描点数:1024点/周期,扫描周期:48.4~3020ms);
  • 网络测试通断阈值:0.5Ω/1Ω/2Ω,测试结果实时声音提示;
  • 模拟器件型号识别库:能够识别集成运放库,电压比较器库,AD库,DA库,其它库,自建库;
  • 功能测试器件库:能够识别TTL74/54,CMOS40/45,驱动库,29000,RAM,8000/80000,HD2500,9000/90000,3400/34000,AMD2500,俄罗斯库,西门子库,淘汰器件替代库,LSI库,PLD库,EPROM库,高压接口库,集成运放库,电压比较器库,模拟开关库,三端器件库,稳压器件库,光耦器件库,疑难器件库等数万种型号;
  • 逻辑时序发生器:64通道(最大可扩至256通道),模式数(最大)230个/通道
  • 输入阻抗:10kΩ
  • 测试方式:在线测试,离线测试(需外接离线测试盒)
  • V-I曲线测试扫描电压范围:2~50Vp-p;
  • V-I曲线测试扫描频率范围:1Hz~10kHz;
  • V-I-F曲线扫描频率范围:10Hz~10kHz;
  • V-I曲线测试信号波形:正弦波、三角波、斜波;
  • 显示曲线模式:V-I、V-I-F、V-T、V-T-F、I-T;
  • 测试方式:学习对比、探棒实时对比、矩阵测试;
  • 同步脉冲信号幅度:-10V~+10V,最小调整分辨率0.05V;
  • 同步脉冲输出模式:单脉冲、双脉冲、三脉冲、四脉冲、DC;
  • IC测试方式:在线测试, 若OPA工作在线性区, 则可自动计算出 放大率(Av);
  • 晶体管测试能力:晶体管、FET、TRIACS、THYRISTOR;
  • 工作电源:AC220V/50Hz;
