智联航电路在线维修测试仪-测试案例

光耦器件测试截图

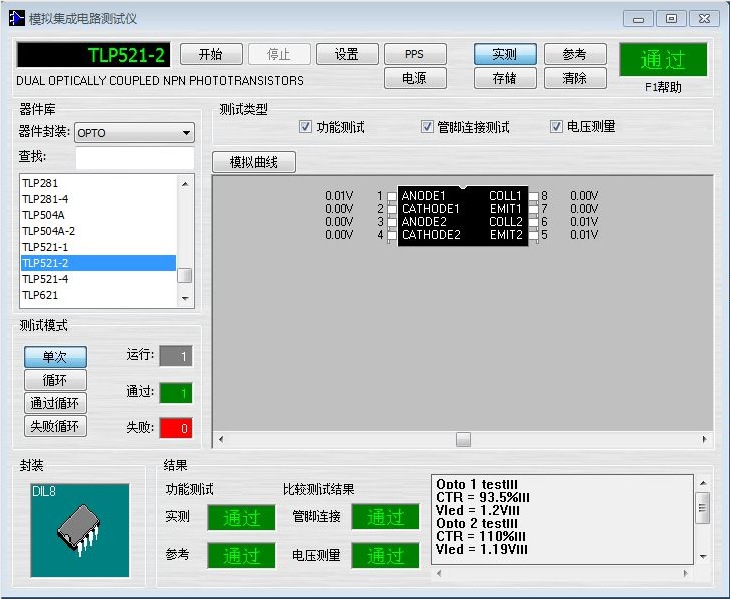

使用电路在线维修测试仪ZL5050检测TLP521-2光耦的功能参数:

ZL5050电路在线维修测试仪测试图

分立元器件功能测试截图

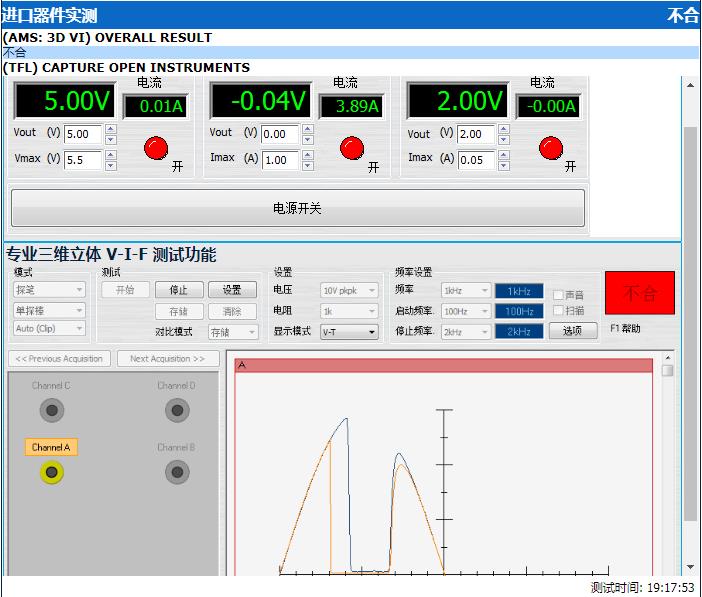

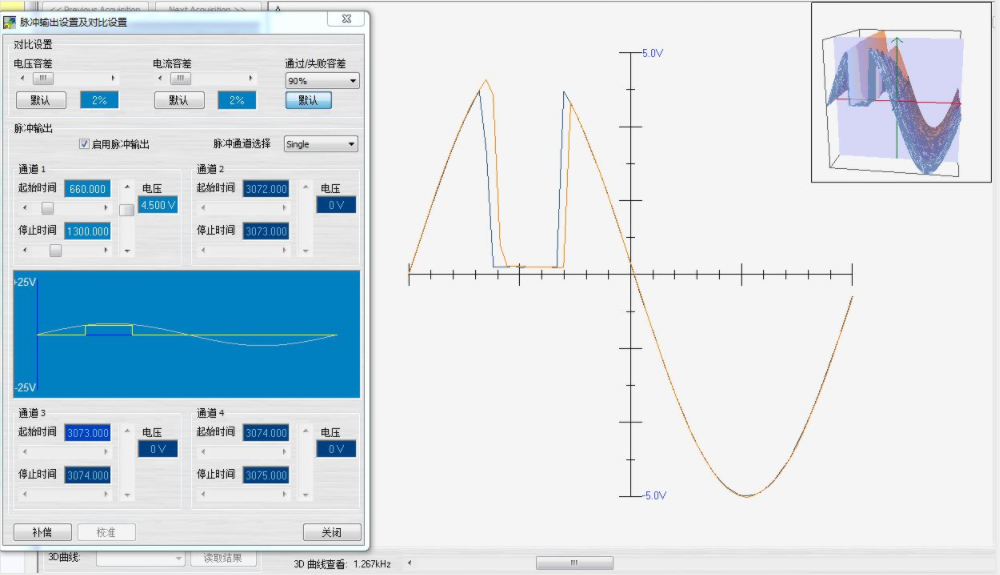

晶体管(三极管/场效应管/可控硅)阶梯波形动态参数三维立体输出测试:

ZL5050电路在线维修测试仪测试图3

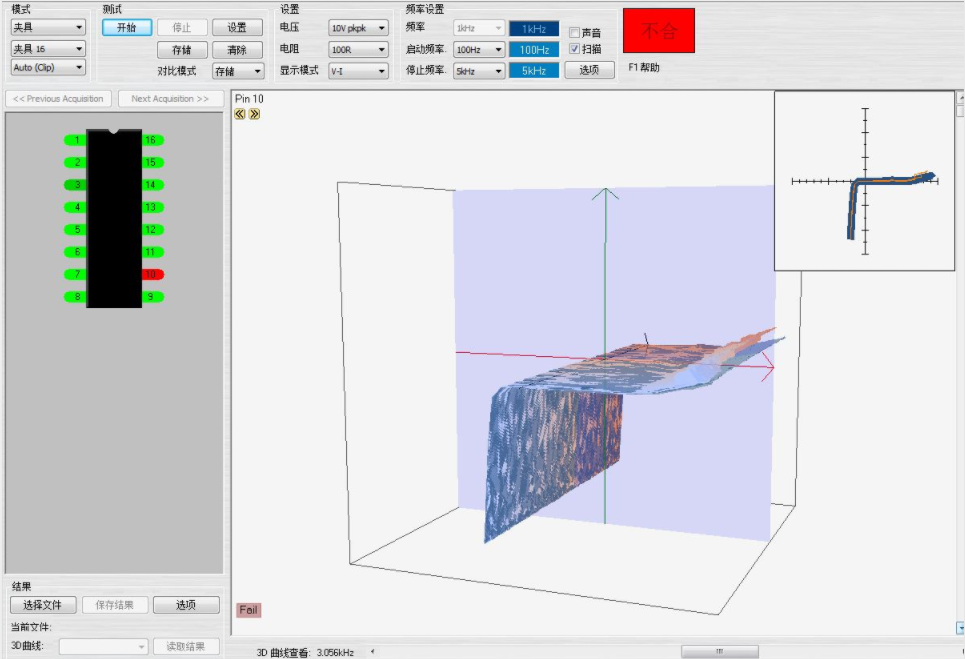

V-I-F三维立体动态阻抗测试截图:消除VI曲线测试盲区

ZL5050电路在线维修测试仪测试图4

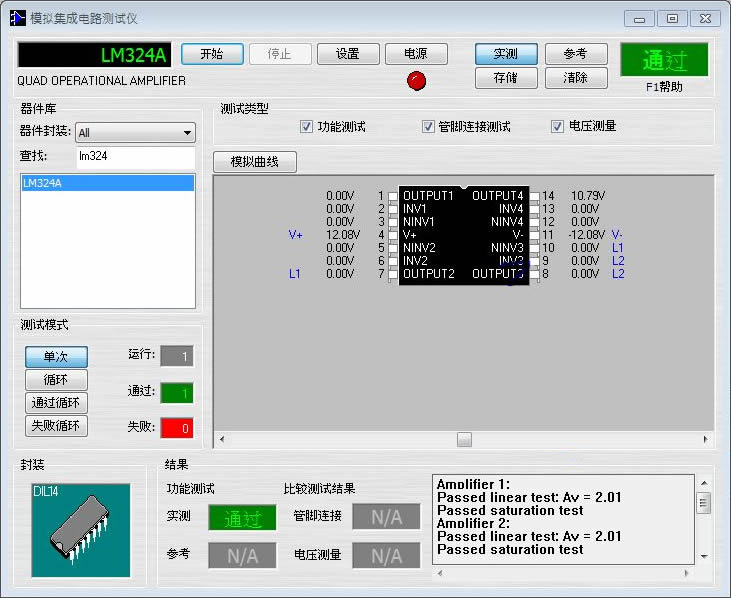

集成运放在线功能测试截图(放大测试/参数测试)

ZL5050电路在线维修测试仪测试图5

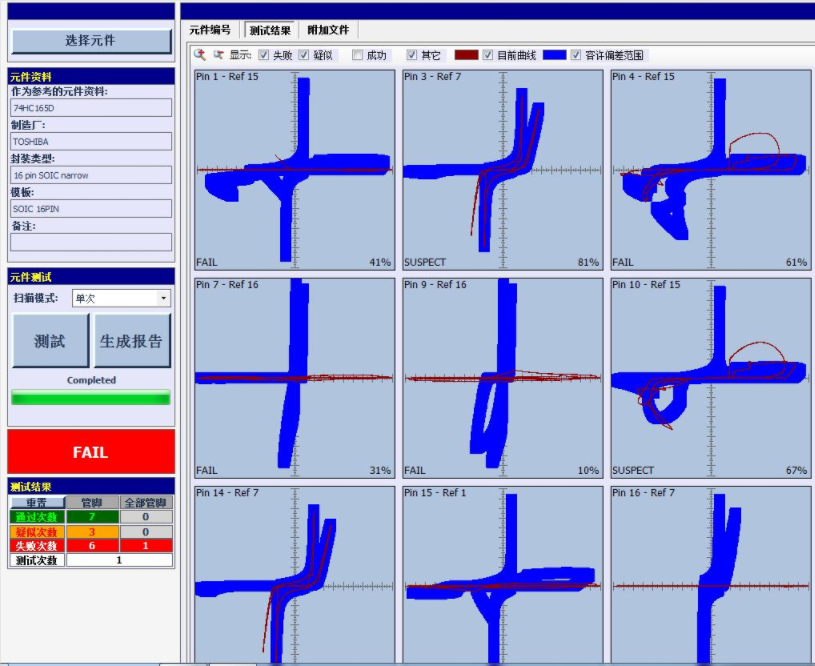

VI曲线智能存储测试截图

单器件可存储256个点,自动保存有效测试曲线:

ZL5050电路在线维修测试仪

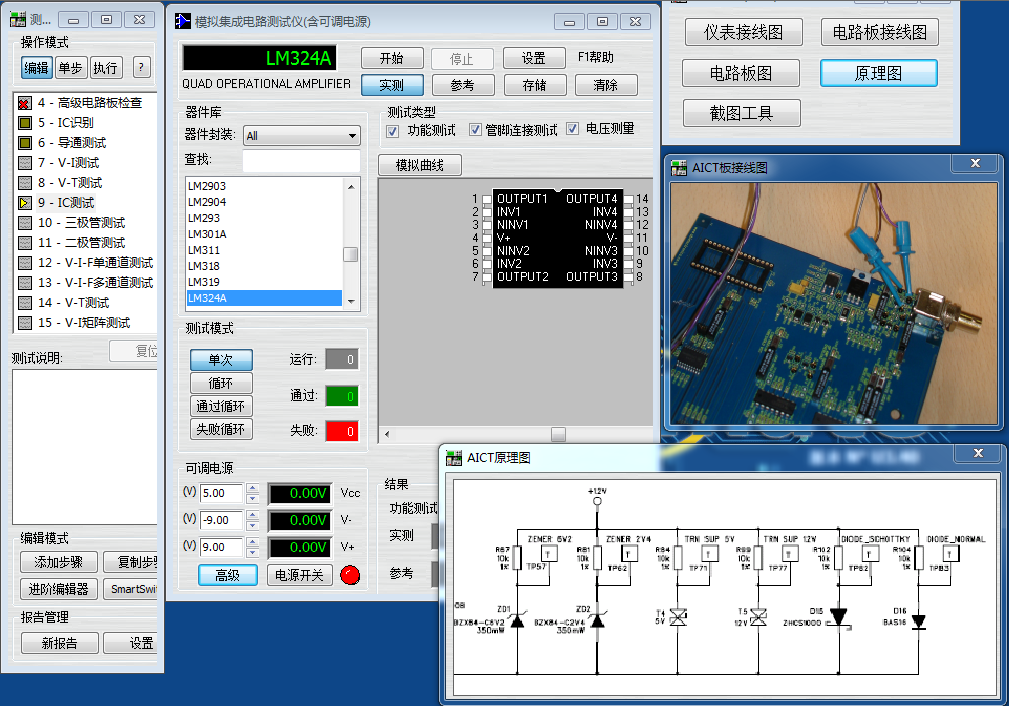

电路板测试流程截图

电路板测试流程编辑器可加入文字说明、照片、Office 、PDF文档、网页链接、音视频等完整信息:

电路板测试流程编辑器案例截图

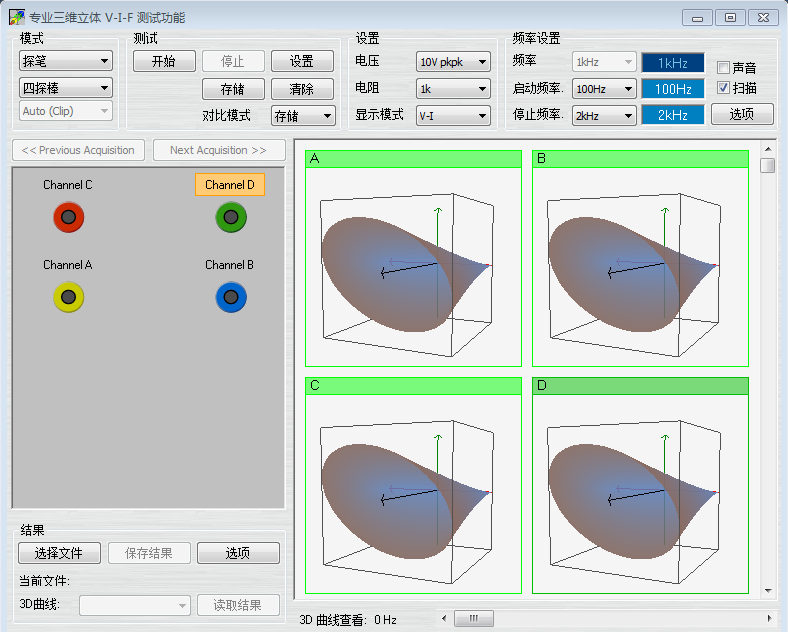

VI/V-I-F曲线多窗口测试截图

VI/V-I-F曲线多窗口:4窗口。4个V-I-F曲线窗口同屏显示,支持4人同时使用测试仪:

VI/V-I-F曲线多窗口测试案例
